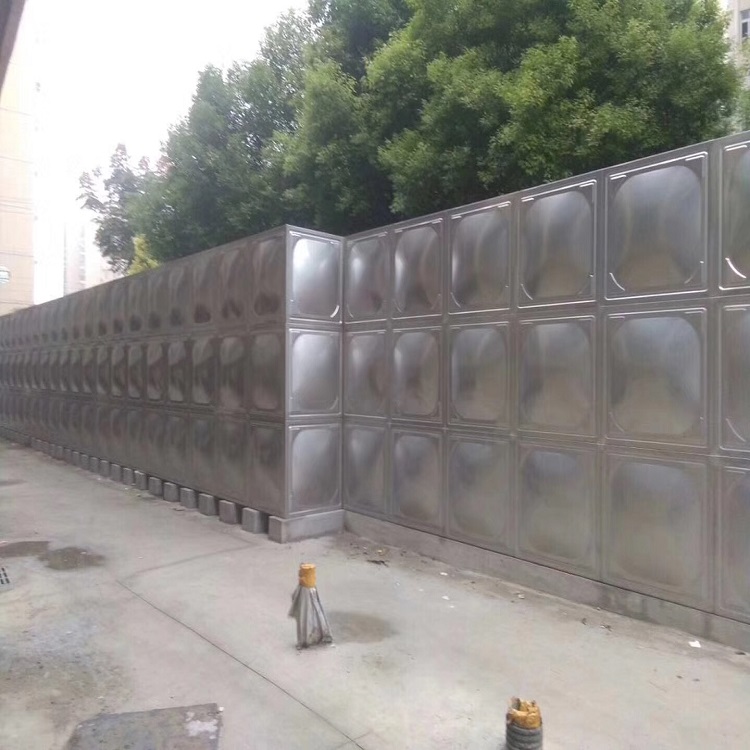

深圳前海会展中心316不锈钢水箱

深圳国际会展中心工程概况



摘要：文中比较系统地介绍了深圳会展中心供电电源、10KV供配电系统、低压配电及应急配电系统的设计思想及各系统的结线方案，并着重介绍了变配电自动化监控系统的结构形式及系统功能。

关键词：深圳不锈钢水箱 自备发电机组 智能配电系统 间隔层 站级层 监控中心

深圳国际会展中心位于深圳市中心区城市中轴线上，南邻宽阔的滨河大道，北隔著名的深南大道与市民中心相望，位置显要，交通便利，环境优美，与大中华、市民中心等代表性建筑一起形成了城市中轴线上南部的靓丽景观，并将为深圳经济的再次飞跃创造一个全新展示的机遇。    深圳国际会展中心作为深圳市的标志性工程之一，是经国际招标，专家评审，最终确定以德国GMP公司方案为实施方案、中国建筑东北设计研究院为中方合作设计单位，目前工程已经封顶，预计2004年10月高交会启用。    深圳会展中心以展览会议为主，兼顾与会议展览有关的展示、演示、表演、集会等功能，是一座具有国际标准的大型展览建筑。有会议厅、展览厅、地下车库及各类相关配套用房。其中展览厅总容量为具备6000个国际标准展位，建筑面积为11万多平方米；会议部分总容纳人数为6400座席，建筑面积为2万多平方米。本建筑方案的特点为大面积展厅分布于底层，会议中心集中于顶部的超大规模、超大空间的会展公共建筑。    本建筑由单层的展厅及中间的会议、小型展高层部分组成，单层展厅长540m，宽282m，分为不同的9个展区。展览大厅均为无柱大空间、拱形屋顶，高度为至30m。地下布置停车场、设备机房、地下商场及车行隧道。地下为钢筋混凝土结构，地上部分均为钢结构。 1. 工程特点    会展中心层数少，面积大，主体东西长540m，南北长280m，高60m。首层共有8个展厅，1个3000人的多功能厅，其中建筑面积为7500m2展厅5个，15,000m2展厅2个，26,000m2展厅1个，展厅高30m。 2．10KV供配电系统    会展中心用电报装总容量为54120kVA，其中变压器总装机容量为44600kVA，10kV冷水机组7台(每台1360kVA)共9520kVA。按一级负荷供电，原设想采用六路10kV电源（引自不同区域变电站）同时供电，经与供电部门多次协商，最后供电部门由附近两个110kV区域变电站分别提供四路（共8路）10kV电源同时供电。在建筑物内设有两个（即1#和2#）中心变电站，各中心站下设两个分变电所，即1#站下设3#、5#变电所，2#站下设4#、6#变电所，两个中心站的高压系统分别承担各自区域内的全部用电负荷，其10KV供配电系统相似并相互独立，现仅以1#站为例，见图1。    四路10KV电源分别引自两个区域变电站，同时工作，母线间设联络开关。正常情况下，DL1，DL2，DL3，DL4处于合闸位置，DL5，DL6，DL7，DL8断开。当某一路停电时（如1#进线），DL1断开，DL5自动投入，此时2#进线带全区的1/2负荷，另两路仍各带1/4负荷，其他任一路停电时同理。为确保供电的可靠性及灵活性，母线间经过四个联络开关构成环形供电。    按当地电业部门要求，采用高压综合计量，每路电源单独设计量柜。    采用110V直流操作系统。    所有高压均采用放射式供电方式。    功率因数补偿在低压母线或在高压设备端进行，以达到在高压侧不低于。
